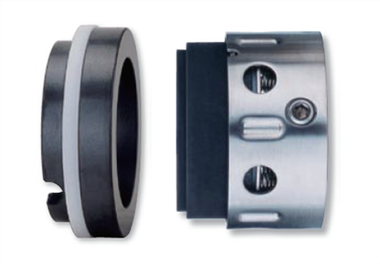

John Crane 502 기계식 씰

1, 작동 매개 변수

온도 : -30 ~ 150도

압력 : 2.5MPa보다 작거나 동일합니다

속도 : 15m/s보다 작거나 동일합니다

2, 재료

정적 고리 : V1, Q1, Q2, Q3, U1, U2, A, b

동적 링 : Q1, Q2, Q3, U1, U2, A, b

밀봉 링 : v, p, e, m1, k

스프링 및 구조 부품 : F, G, G1, m

3, 해당 미디어 :깨끗한 물, 하수, 오일, 소량의 입자 용액 및 기타 적당한 부식성 매체.

4, 설명 :FX502 Mechanical Seal은 균형 잡힌 소형 스프링 디자인입니다. 낮은 전송 및 보상력의 문제를 해결할 수 있습니다. John Crane 502 Mechanical Seal을 완벽하게 대체합니다.

이 기계적 씰의 원리는 고무 벨로우즈 브래킷을 사용하여 샤프트를 고정하고 고무 평면은 스프링 스러스트의 작용 하에서 동적 고리의 작용 하에서 동적 고리의 바닥에 맞는 것입니다. 큰 스프링과 고무 벨로우즈는 씰의 초기 밀봉 력과 동시에 다이나믹 링의 보상력을 제공합니다. 금속 부품 내부에 설치된 큰 스프링은 기계적 씰의 작업 크기를보다 효과적으로 단축 할 수 있습니다. 정적 고리는 밀봉 링 주위에 감싸는 O 자형 고무 고리이며, 밀봉 시트는 간섭에 의해 밀봉됩니다. 간섭 후 O- 모양의 고무 고리의 밀봉 표면과 밀봉 시트가 넓어 지므로 밀봉 및 안티 슬립의 역할을 더 잘 수행 할 수 있습니다.

이 기계적 씰의 장점은 단순한 구조, 소형 축 방향 및 방사형 치수, 경제적이고 저렴하며 광범위한 용도입니다.

5, 우리 회사는 강력한 설계 및 개발 팀을 보유하고 있으며, 이는 다양한 고객 요구에 따라 귀하에게 더 적합한 기계식 씰 제품을 추천하고 사용자 정의 할 수 있습니다.
